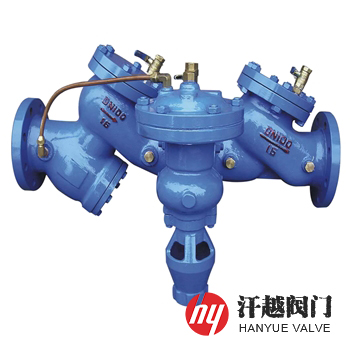

HS41X-A倒流防止器是一種由進、出水止回閥和排水器通過緊固件連接而成,能防止管道中的壓力水逆向流動的裝置,其兩個止回閥的閥座密封面之間構成閥腔,排水器上腔用導管與進水止回閥進口端連接,由于止回閥的局部水頭損失,中間腔內的壓力始終低于進水端的壓力,這個壓差驅使泄水閥處于關閉狀態,管路正常供水。在壓力異常時,即出水端壓力高于中間腔,即使兩個止回閥都不能反向密封,安全泄水閥也能自動開啟將倒流水泄空,并形成空氣隔斷,保證上游供水衛生安全。
HS41X-A倒流防止器在止回關閉后,由于設置于中間腔段泄水閥的作用,在泄漏排水時,確保中間腔內的壓力低于進口段內的壓力一定的差值△P (CJ/T 160-2002標準規定△P≥0.012~0.024MPa),形成中間腔的低壓隔斷,一旦由于某種原因泄漏使中間腔內的壓力升高,泄水閥會自動開啟排水,從而可以確保各種泄漏情況下的隔斷可靠性。本產品可根據需要在進水止回閥閥體內裝設不銹鋼過濾網,被廣泛用于防止生活飲用水管道發生回流污染,以確保其衛生和安全。
序號 | 部件名稱 | 材料名稱 | |||||
1 | 閥 體 | HT200 | QT450-10 | WCB | CF8 | CF8M | CF3M |
2 | 閥 蓋 | HT200 | QT450-10 | WCB | CF8 | CF8M | CF3M |
3 | 閥 瓣 | HT200 | QT450-10 | WCB | CF8 | CF8M | CF3M |
4 | 閥 座 | 304 | 304 | 304 | 304 | 316 | 316L |
5 | 閥 軸 | 2Cr13 | 2Cr13 | 2Cr13 | 304 | 316 | 316L |
6 | 彈 簧 | 60Si2Mn | 60Si2Mn | 60Si2Mn | 304 | 316 | 316L |
7 | 密 封 件 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
公稱壓力PN(MPa) | 0.25 | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
殼體試驗壓力(MPa) | 0.375 | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
密封試驗壓力(MPa) | 0.275 | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
設計制造 | CJ/T 160-2002 倒流防止器 | |||||
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | |||||
檢驗試驗 | GB/T 13927-2008、API 598-2016 | |||||
工作溫度 | 0℃ ~ 80℃ | |||||
適用介質 | 清水或物理、化學性質類似于清水 |
公稱壓力 PN | 公稱通徑 DN | 外形尺寸mm | 公稱壓力 PN | 公稱通徑 DN | 外形尺寸mm | ||
L | H | L | H | ||||
10 ~ 16 | 15(螺紋式) | 160 | 60 | 10 ~ 16 | 80 | 680 | 285 |
20(螺紋式) | 190 | 65 | 100 | 760 | 310 | ||
25(螺紋式) | 200 | 80 | 125 | 765 | 340 | ||
32(螺紋式) | 203 | 90 | 150 | 870 | 390 | ||
40(螺紋式) | 240 | 150 | 200 | 1000 | 445 | ||
50(螺紋式) | 280 | 160 | 250 | 1120 | 530 | ||
40 | 420 | 165 | 300 | 1280 | 540 | ||
50 | 500 | 180 | 350 | 1380 | 600 | ||
65 | 560 | 250 | 400 | 1530 | 640 | ||
表中未列出的其他公稱壓力和公稱通徑外形尺寸,請咨詢汗越閥門技術部! |
如果你需訂購我廠倒流防止器產品,咨詢時煩請注明產品型號,如無法提供型號數據,請說明公稱通徑、公稱壓力、閥體材質、內件材質、法蘭執行標準及法蘭密封面形式等,本產品安裝時,地點環境應清潔,有足夠的維護空間,排水器出口離地面高度大于300mm,并不被水或雜物所淹沒,安裝地域應設排水設施。
